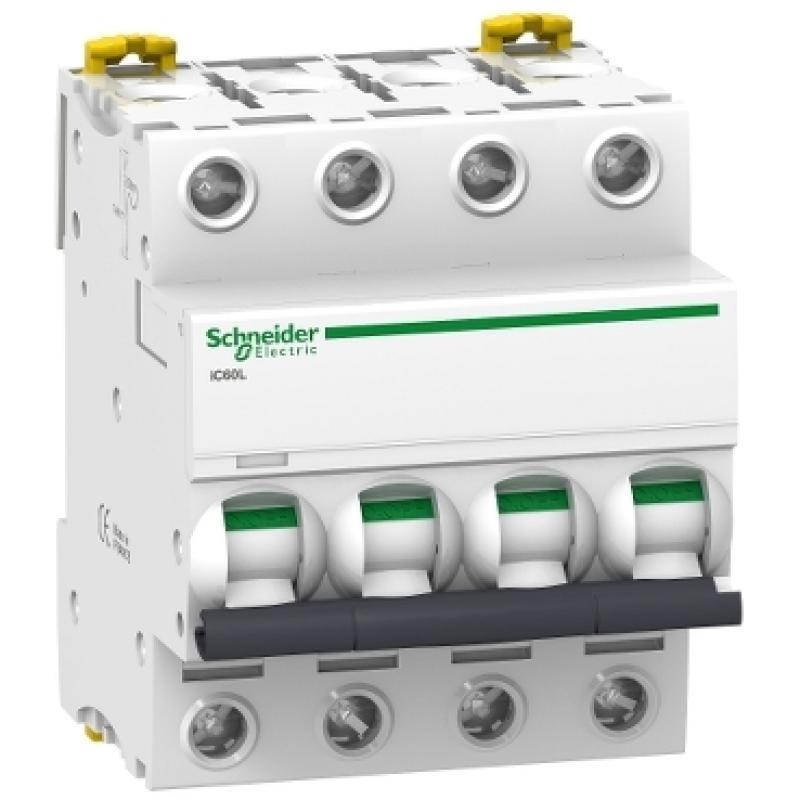

Автоматичний вимикач Multi9 C60L 10A 4P,K, (A9F95410)
Артикул: 25521
Цена 12542.68 7525.61 грн Новый
Есть в наличии
- Основное
- Отзывы
| Область применения | Распределение |
|---|---|
| Серия | Acti 9 |
| Наименование продукта | Acti 9 iC60 |
| Тип продукта | Автоматический выключатель |
| Краткое название устройства | IC60L |
| Описание полюсов | 4P |
| Число защищенных полюсов | 4 |
| Номинальный ток | 10 А |
| Тип сети | Переменный ток Постоянный ток |
| Технология расцепителя | Термомагнитный |
| Обозначение кривой | K |
| Отключающая способность | 15000 А Icn в 400 В Переменный ток 50/60 Гц в соответствии с EN/IEC 60898-1 50 кА Icu в 220...240 В Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2 70 кА Icu в 12...60 В Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2 70 кА Icu в 100 ... 133 В Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2 20 кА Icu в 440 В Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2 25 кА Icu в 380...415 В Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2 20 кА Icu в <= 250 V Постоянный ток в соответствии с EN/IEC 60947-2 |
| Категория применения | Категория А в соответствии с EN 60947-2 Категория А в соответствии с IEC 60947-2 |
| Соответствие требованиям по изоляции | Да в соответствии с EN 60947-2 Да в соответствии с IEC 60947-2 |
| Стандарты | EN 60947-2 IEC 60947-2 |
| Частота сети | 50/60 Гц |
|---|---|
| Предел электромагнитного отключения | 12 x Вх +/- 20 % |
| Номинальная рабочая отключающая способность | 12,5 кА 50 % в соответствии с EN 60947-2 - 380...415 В Переменный ток 50/60 Гц 10 кА 50 % в соответствии с EN 60947-2 - 440 В Переменный ток 50/60 Гц 12,5 кА 50 % в соответствии с IEC 60947-2 - 380...415 В Переменный ток 50/60 Гц 10 кА 50 % в соответствии с IEC 60947-2 - 440 В Переменный ток 50/60 Гц 25 кА 50 % в соответствии с EN 60947-2 - 220...240 В Переменный ток 50/60 Гц 25 кА 50 % в соответствии с IEC 60947-2 - 220...240 В Переменный ток 50/60 Гц 35 кА 50 % в соответствии с EN 60947-2 - 12 ... 133 В Переменный ток 50/60 Гц 35 кА 50 % в соответствии с IEC 60947-2 - 12 ... 133 В Переменный ток 50/60 Гц 20 кА 100 % в соответствии с EN 60947-2 - 180...250 В Постоянный ток 20 кА 100 % в соответствии с IEC 60947-2 - 180...250 В Постоянный ток |
| Класс ограничения | 3 в соответствии с EN 60898-1 3 в соответствии с IEC 60898-1 |
| [Ui] номинальное напряжение изоляции | 500 В Переменный ток 50/60 Гц в соответствии с EN 60947-2 500 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 |
| [Up] номинальное импульсное выдерживаемое на | 6 кВ в соответствии с EN 60947-2 6 кВ в соответствии с IEC 60947-2 |
| Индикатор положения контакта | Да |
| Тип управления | Рычаг управления |
| Индикатор наличия напряжения | Индикатор срабатывания |
| Исполнение монтажа | Стационарный |
| Способ монтажа | DIN-рейка |
| Совместимость распределительного блока с г | Верхняя или нижняя: Да |
| Шаг 9 мм | 8 |
| Высота | 85 мм |
| Ширина | 72 мм |
| Глубина | 78,5 мм |
| Вес нетто | 0,5 кг |
| Цвет | Белый |
| Механическая износостойкость | 20000 циклы |
| Электрическая износостойкость | 10000 циклы |
| Соединения – клеммы | Единая клемма (Верхняя или нижняя) 1…25 мм² жесткий Единая клемма (Верхняя или нижняя) 1…16 мм² гибкий |
| Длина зачистки проводов | 14 мм для Верхняя или нижняя соединение |
| Момент затяжки | 2 Н·м Верхняя или нижняя |
| Защита от замыкания на землю | Отдельный блок |
| Степень защиты IP | IP20 в соответствии с МЭК 60529 IP20 в соответствии с EN 60529 |
|---|---|
| Степень загрязнения | 3 в соответствии с EN 60947-2 3 в соответствии с IEC 60947-2 |
| Категория перенапряжения | IV |
| Подготовка к работе в тропических условиях | 2 в соответствии с IEC 60068-1 |
| Относительная влажность | 95 % в 55 °C |
| Высота над уровнем моря | 0...2000 м |
| Рабочая температура окружающей среды | -35…70 °C |
| Температура окружающей среды при хранении | -40…85 °C |
|
