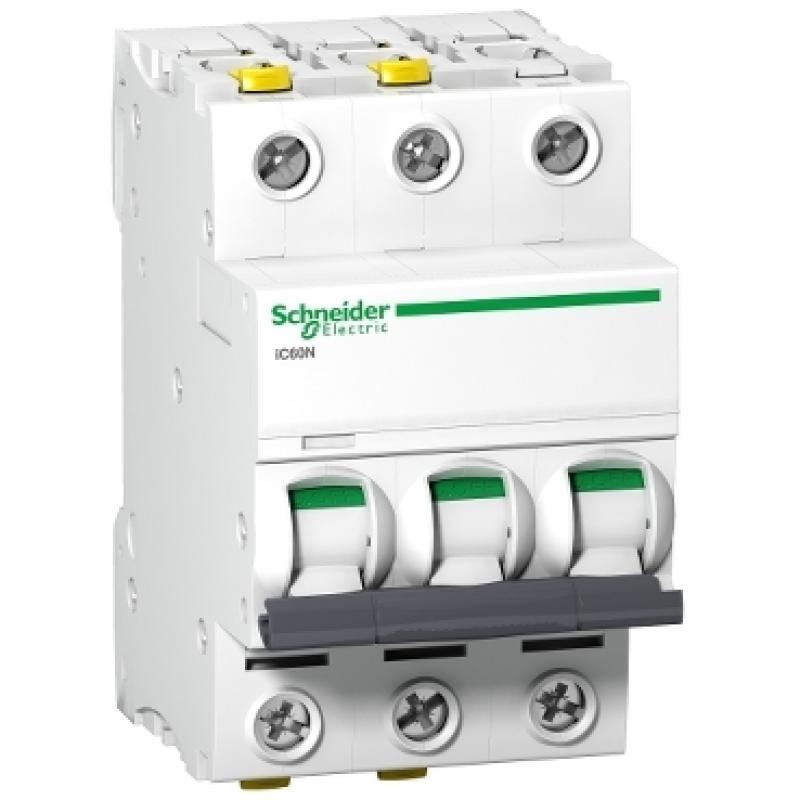

Автоматичний вимикач Acti9 iC60N 16A 3P,B ,6kA/10kA, Schneider A9F03316
Артикул: A9F03316
Цена 1130.49 678.30 грн Новый
Есть в наличии
- Основное
- Отзывы
| приложение для устройства | Распределение |
|---|---|
| диапазон | Акти 9 |
| наименование товара | Acti9 iC60 |
| тип продукта или компонента | Миниатюрный автоматический выключатель |
| короткое имя устройства | IC60N |
| описание полюсов | 3P |
| количество защищаемых полюсов | 3 |
| [In] номинальный ток | 16 А |
| тип сети | Постоянный переменный ток |
| технология расцепителя | Термомагнитный |
| код кривой | Б |
| отключающая способность | 6000 А Icn при 400 В перем. тока, 50/60 Гц в соответствии с EN/IEC 60898-1 36 кА Icu при 12...60 В перем. тока, 50/60 Гц в соответствии с EN/IEC 60947-2 10 кА Icu при 380... 415 В перем. тока, 50/60 Гц в соответствии с EN/IEC 60947-2 20 кА Icu при 220...240 В перем. тока, 50/60 Гц в соответствии с EN/IEC 60947-2 6 кА Icu при 440 В перем. тока, 50/60 Гц в соответствии EN/IEC 60947-2 36 кА Icu при 100...133 В перем. тока 50/60 Гц в соответствии с EN/IEC 60947-2 10 кА Icu при <= 180 В пост. тока в соответствии с EN/IEC 60947-2 |
| категория использования | Категория A в соответствии с EN 60898-1 Категория A в соответствии с IEC 60898-1 |
| пригодность для изоляции | Да в соответствии с EN 60898-1 Да в соответствии с EN 60947-2 Да в соответствии с IEC 60898-1 Да в соответствии с IEC 60947-2 |
| стандарты | МЭК 60898-1 ЕН 60947-2 МЭК 60947-2 ЕН 60898-1 |
| частота сети | 50/60 Гц |
|---|---|
| предел магнитного срабатывания | 4 х In +/- 20 % |
| [Ics] номинальная рабочая отключающая способность | 15 кА 75 % в соответствии с EN 60947-2 - 220...240 В переменного тока 50/60 Гц 7,5 кА 75 % в соответствии с EN 60947-2 - 380...415 В переменного тока 50/60 Гц 4,5 кА 75 % в соответствии с EN 60947-2 - 440 В переменного тока 50/60 Гц 15 кА 75 % в соответствии с IEC 60947-2 - 220...240 В переменного тока 50/60 Гц 7,5 кА 75 % в соответствии с IEC 60947-2 - 380...415 В переменного тока 50/60 Гц 4,5 кА 75 % в соответствии с IEC 60947-2 - 440 В переменного тока 50/60 Гц 27 кА 75 % в соответствии с IEC 60947-2 - 12...133 В переменного тока 50/60 Гц 27 кА 75 % в соответствии с EN 60947-2 - 12...133 В переменного тока 50/60 Гц 6000 А 100 % в соответствии с EN 60898-1 - 400 В переменного тока 50/60 Гц 6000 А 100 % в соответствии с IEC 60898-1 - 400 В переменного тока 50/60 Гц 10 кА 100 % в соответствии с IEC 60947-2 - 125...180 В пост. тока 10 кА 100 % в соответствии с EN 60947-2 - 125...180 В пост. |
| класс ограничения | 3 в соответствии с EN 60898-1 3 в соответствии с IEC 60898-1 |
| [Ui] номинальное напряжение изоляции | 500 В переменного тока, 50/60 Гц в соответствии с EN 60947-2 500 В переменного тока, 50/60 Гц в соответствии с IEC 60947-2 |
| [Uimp] номинальное выдерживаемое импульсное напряжение | 6 кВ в соответствии с EN 60947-2 6 кВ в соответствии с IEC 60947-2 |
| индикатор положения контакта | Да |
| тип управления | Переключать |
| местная сигнализация | Индикатор отключения |
| монтажная опора | DIN-рейка |
| шаг 9 мм | 6 |
| высота | 91 мм |
| ширина | 54 мм |
| глубина | 78,5 мм |
| вес нетто | 0,375 кг |
| цвет | Белый |
| механическая прочность | 20000 циклов |
| электрическая стойкость | 10000 циклов |
| соединения - клеммы | Двойная клемма (сверху или снизу) 1…25 мм² жесткая Двойная клемма (сверху или снизу) 1…16 мм² гибкая |
| длина зачистки провода | 14 мм для верхнего или нижнего подключения |
| Момент затяжки | 2 Нм сверху или снизу |
| защита от утечки на землю | Отдельный блок |
| степень защиты IP | IP20 в соответствии с IEC 60529 IP20 в соответствии с EN 60529 |
|---|---|
| степень загрязнения | 3 |
| категория перенапряжения | IV |
| тропизация | 2 |
| относительная влажность | 95 % при 55 °C |
| температура окружающего воздуха для работы | -35…70 °С |
| температура окружающего воздуха для хранения | -40…85 °С |
|
