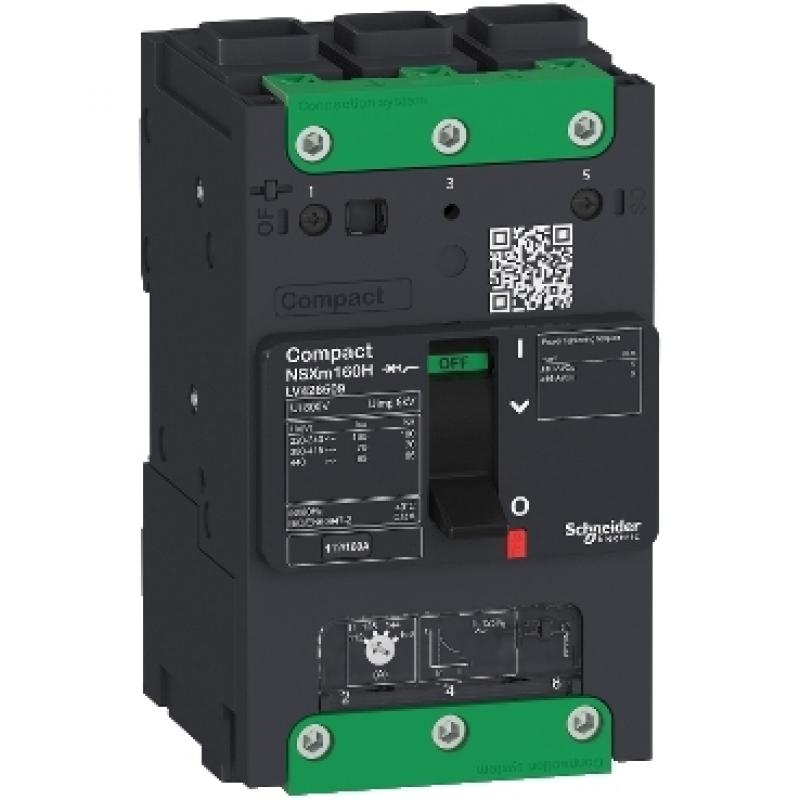

Автоматичний вимикач NSXm E 160A 3P3D,16kA 415B AC,TM160D Elink, Schneider LV426109
Артикул: LV426109. C12E3TM160L
Цена 12142.19 7285.31 грн Новый
Есть в наличии
- Основное
- Отзывы
| Діапазон | Compact |
|---|---|
| Назва продукту | Compact NSXm |
| Серія продукту | Compact NSXm |
| Назва пристрою | NSXm 160E |
| Тип виробу або компоненту | Circuit breaker |
| Додаток для пристрою | Розподіл Protection |
| Number of poles | 3P |
| опис захищених полюсів | 3d |
| [In] номінальний струм | 160 А на 40 °C |
| номинальна робоча напруга [Ue] | 690 V AC 50/60 Гц |
| Тип мережі | AC |
| Частота мережі | 50/60 Гц |
| Відповідність вимогам по ізоляції | Так в соответствии с EN/IEC 60947-2 |
| Категорія застосування | Категорія A |
| [Icu] rated ultimate short-circuit breaking capacity | 25 кА Icu на 220...240 V AC 50/60 Гц у відповідності до IEC 60947-2 16 кА Icu на 380...415 V AC 50/60 Гц у відповідності до IEC 60947-2 10 кА Icu на 440 В AC 50/60 Гц у відповідності до IEC 60947-2 |
| Performance level | E 16 кА 415 V AC |
| найменування розчеплювача | TM-D |
| Тип розчеплювача | Тепломагнітний |
| захисні функції блоку управління | LI |
| Тип управління | Тумблер |
| Circuit breaker mounting mode | By screws Затискання |
| [Ui] Номинальна напруга ізоляції | 800 В AC 50/60 Гц |
|---|---|
| [Uimp] номінальна імпульсна витримувана напруга | 8 кВ |
| [Ics] rated service short-circuit breaking capacity | 25 кА на 220...240 V AC 50/60 Гц в соответствии с IEC 60947-2 16 кА на 380...415 V AC 50/60 Гц в соответствии с IEC 60947-2 10 кА на 440 В AC 50/60 Гц в соответствии с IEC 60947-2 |
| Механічна міцність | 20000 циклы |
| electrical durability | 10000 циклы на 440 В In 20000 циклы на 440 В In/2 5000 циклы на 690 V In 10000 циклы на 690 V In/2 |
| Монтажна опора | Plate DIN рейка |
| Connection terminals | 1 Everlink lug 2,5…70 мм², Гнучкий Мідь 1 Everlink lug 2,5…95 мм², rigid or stranded Мідь |
| шаг подключения | 35 мм with spreaders 27 мм without spreaders |
| 9 mm pitches | 9 module |
| тип захисту | Overload protection (thermal) Short-circuit protection (magnetic) |
| номінальний струм розчеплювача | 160 А на 40 °C |
| Long-time pick-up adjustment type Ir (thermal protection) | Регулюємі |
| [Ir] long-time protection pick-up adjustment range | 0.7...1 x In |
| Long-time protection delay adjustment type tr | Фіксований |
| [Im] magnetic protection pick-up range | 1250 А |
| Захист від витоку струму | Без |
| Number of slots for electrical auxiliaries | 1 для auxiliary switch OF 1 для alarm switch SD 1 для voltage release MN or MX |
| Width (W) | 81 мм |
| Height (H) | 137 мм |
| Depth (D) | 80 мм |
| Вага виробу | 1,06 кг |
| Колір | Сірий (RAL 7016) |
| Стандарти | EN/IEC 60947 |
|---|---|
| Сертифікація виробу | CCC EAC Морське виконання |
| Ступінь забруднення | 3 в соответствии с IEC 60664-1 |
| Ступінь захисту IP | IP40 в соответствии с IEC 60529 |
| Ступінь захисту ІК | IK07 в соответствии с IEC 62262 |
| Робоча температура повітря | -25…70 °C |
| Температура навколишнього повітря при зберіганні | -50…85 °C |
| Відносна вологість | 0…95 % |
| рабочая высота над уровнем моря | 0...2000 m without derating 2000...5000 m with derating |
|
