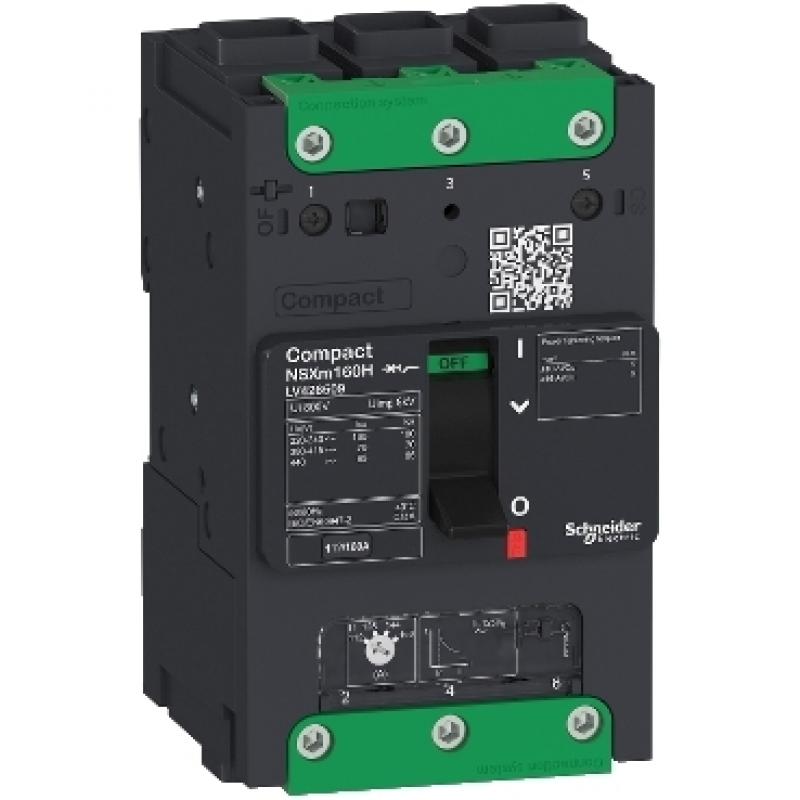

Автоматичний вимикач NSXm H 160A 3P3D,70kA 415B AC,TM160D Elink, Schneider LV426509
Артикул: LV426509, C12H3TM160L
Цена 15833.14 9499.88 грн Новый
Есть в наличии
- Основное
- Отзывы
| диапазон | Компакт |
|---|---|
| наименование товара | Компакт NSXm |
| ассортимент продукции | Компакт NSXm |
| короткое имя устройства | NSXm 160H |
| тип продукта или компонента | Автоматический выключатель |
| приложение для устройства | Защита распределения |
| Количество полюсов | 3P |
| описание защищенных столбов | 3D |
| [In] номинальный ток | 160 А при 40 °С |
| [Ue] номинальное рабочее напряжение | 690 В переменного тока 50/60 Гц |
| тип сети | Переменный ток |
| частота сети | 50/60 Гц |
| пригодность для изоляции | Да в соответствии с EN/IEC 60947-2 |
| категория использования | Категория А |
| [Icu] номинальная предельная отключающая способность при коротком замыкании | 100 кА Icu при 220...240 В перем. тока, 50/60 Гц в соответствии с IEC 60947-2 70 кА Icu при 380...415 В перем. тока, 50/60 Гц в соответствии с IEC 60947-2 65 кА Icu при 440 В перем. тока 50 /60 Гц в соответствии с IEC 60947-2 |
| Уровень исполнения | H 70 кА 415 В переменного тока |
| название расцепителя | ТМ-Д |
| технология расцепителя | Термомагнитный |
| функции защиты расцепителя | ЛИ |
| тип управления | Переключать |
| Способ монтажа автоматического выключателя | Винтами _ |
| [Ui] номинальное напряжение изоляции | 800 В переменного тока 50/60 Гц |
|---|---|
| [Uimp] номинальное выдерживаемое импульсное напряжение | 8 кВ |
| [Ics] номинальная рабочая отключающая способность при коротком замыкании | 100 кА при 220...240 В переменного тока, 50/60 Гц в соответствии с IEC 60947-2 70 кА при 380...415 В переменного тока, 50/60 Гц в соответствии с IEC 60947-2 65 кА при 440 В переменного тока, 50/60 Гц в соответствии с МЭК 60947-2 |
| механическая прочность | 20000 циклов |
| электрическая стойкость | 10000 циклов при 440 В In 20000 циклов при 440 В In/2 5000 циклов при 690 В In 10000 циклов при 690 В In/2 |
| монтажная опора | Пластина DIN-рейка |
| Соединительные клеммы | 1 Наконечник Everlink размером 2,5–70 мм², гибкий медный 1 Наконечник Everlink размером 2,5–95 мм², жесткий или многожильный медный |
| шаг соединения | 35 мм с расширителями 27 мм без расширителей |
| шаг 9 мм | 9 модуль |
| тип защиты | L : для защиты от перегрузки (тепловая) I : для защиты от короткого замыкания (магнитная) |
| номинал расцепителя | 160 А при 40 °С |
| Тип регулировки срабатывания с длительным временем срабатывания Ir (тепловая защита) | Регулируемый |
| [Ir] Диапазон регулировки срабатывания долговременной защиты | 0,7...1 х In |
| Тип регулировки задержки долговременной защиты tr | Исправлено |
| [Im] диапазон срабатывания магнитной защиты | 1250 А |
| защита от утечки на землю | Без |
| Количество слотов для электрических вспомогательных устройств | 1 слот(ы) для вспомогательного выключателя OF 1 слот(ы) для аварийного выключателя SD 1 слот(ы) для расцепителя напряжения MN или MX |
| Ширина (Ш) | 81 мм |
| Высота (В) | 137 мм |
| Глубина (Г) | 80 мм |
| вес нетто | 1,06 кг |
| цвет | Серый (RAL 7016) |
| стандарты | ЕН/МЭК 60947 |
|---|---|
| сертификаты продукции | CCC ЕАС морской |
| степень загрязнения | 3 в соответствии с МЭК 60664-1 |
| степень защиты IP | IP40 в соответствии с IEC 60529 |
| ИК степень защиты | IK07 в соответствии с IEC 62262 |
| температура окружающего воздуха для работы | -25…70 °С |
| температура окружающего воздуха для хранения | -50…85 °С |
| относительная влажность | 0…95 % |
| рабочая высота | 0...2000 м без снижения характеристик 2000...5000 м со снижением характеристик |
|
