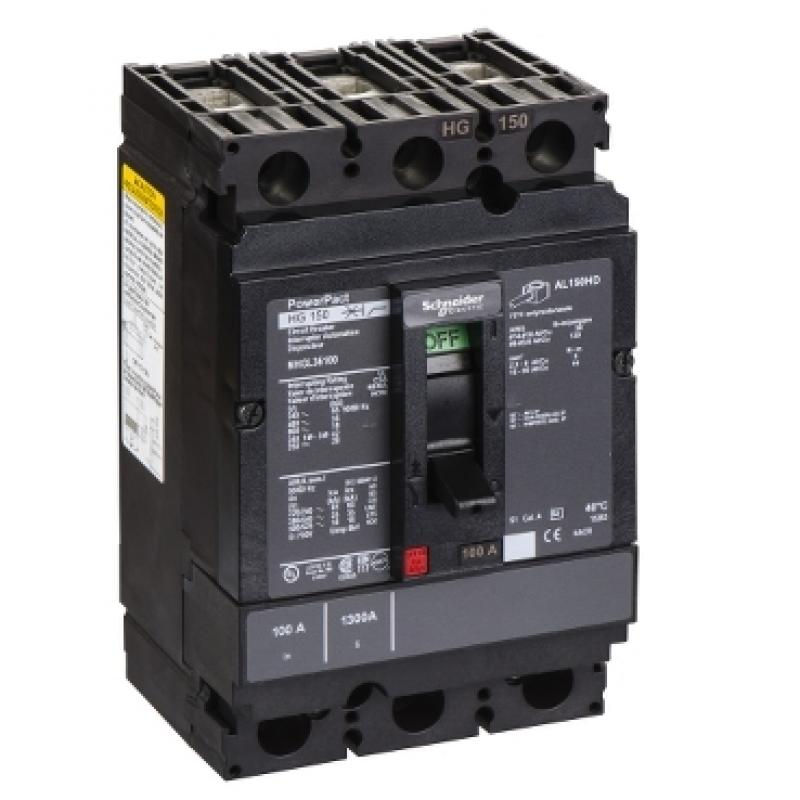

Автоматичний вимикач PowerPact 150F 100А 3P3D,65кА,TM100D, Schneider NHGL36100
Артикул: NHGL36100
Цена 41448.00 24868.80 грн Новый
Есть в наличии
- Основное
- Характеристика
- Отзывы
| Асортимент продукції | Мультистандарт PowerPact |
|---|---|
| Діапазон | PowerPact |
| Назва продукту | H-образна рама |
| Коротка назва пристрою | H-образна рама |
| Тип продукту або компонента | Автоматичний вимикач |
| Застосування пристрою | Розподіл |
| Опис поляків | 3P |
|---|---|
| Тип управління | Перемикач |
| Режим монтажу | Монтаж блоку |
| Монтажна опора | Задня панель DIN -рейки |
| Електричне підключення | Сторона лінії наконечників Сторона навантаження на вуха |
| Розмір дроту | AWG 14...AWG 3/0 (алюміній/мідь) для 1 кабелю(ів) |
| [In] номінальний струм | 100 А при 40 °C |
| [Ui] номінальна напруга ізоляції | 750 В змінного струму 50/60 Гц відповідно до IEC 60947-2 |
| [Uimp] номінальна імпульсна напруга | 8 кВ відповідно до IEC 60947-2 |
| [Ue] номінальна робоча напруга | 525 В змінного струму 50/60 Гц відповідно до IEC 60947-2 690 В змінного струму 50/60 Гц відповідно до IEC 947-2 600 В змінного струму 50/60 Гц відповідно до UL 489 |
| Код відключаючої здатності | HG |
| Придатність до ізоляції | Так |
| категорія використання | Категорія А |
| Механічна міцність | 4000 циклів |
| Електрична довговічність | 4000 циклів |
| Крок з'єднання | 45 мм |
| місцева сигналізація | Індикація ON/OFF |
| Індикатор положення контакту | Так |
| Технологія розподільника | Термомагнітні |
| Функції захисту розчіпника | Основний захист |
| Рейтинг маршрутної одиниці | 100 А |
| Тип дисплея | 3 світлодіоди |
| Розривна здатність | Icu: 65 кА при 220/240 В - змінний струм відповідно до IEC 947-2 Icu: 35 кА при 380/415 В - змінний струм відповідно до IEC 947-2 Icu: 35 кА при 440/480 В - змінний струм відповідно до IEC 947- 2 Icu: 18 кА при 500/525 В - змінний струм відповідно до IEC 947-2 65 кА при 240 В - змінний струм відповідно до UL 489 35 кА при 480 В - змінний струм відповідно до UL 489 18 кА при 600 В - змінний струм відповідно до UL 489 |
| [Ic] номінальна робоча вимикаюча здатність | Ics: 65 кА при 220/240 В - змінний струм відповідно до IEC 947-2 Ics: 35 кА при 380/415 В - змінний струм відповідно до IEC 947-2 Ics: 35 кА при 440/480 В - змінний струм відповідно до IEC 947- 2 Ics: 18 кА при 500/525 В - змінного струму відповідно до IEC 947-2 |
| Довгочасне налаштування типу Ir | Виправлено |
| тривалий діапазон регулювання зчеплення | 1 дюйм |
| Короткочасне налаштування типу Isd | Виправлено |
| [Is] Короткочасний діапазон регулювання спрацьовування | 750 А |
| Категорія перенапруги | II |
| Забезпечення замикання | Не замикається |
| Висота | 163 мм |
| Ширина | 104 мм |
| Глибина | 86 мм |
| Стандарти | IEC 60947-2 NEMA AB1 NMX J-266 UL 489 W-C-375B/GEN CSA C22.2 № 5 |
| Сертифікати продукції | CCC CE |
| Вага нетто | 2,2 кг |
| Момент затягування | 5 Нм для 2,5…95 мм² (AWG 14...AWG 3/0) |
| Ступінь захисту IP | IP40 відповідно до IEC 60529 |
|---|---|
| Ступінь захисту IK | IK07 відповідно до IEC 62262 |
| Ступінь забруднення | 3 відповідно до IEC 60947-1 3 відповідно до IEC 60664-1 |
| Температура навколишнього повітря для роботи | 40 °C |
| Температура навколишнього повітря для зберігання | -50…85 °C |
| Тип упаковки 1 | PCE |
|---|
|
