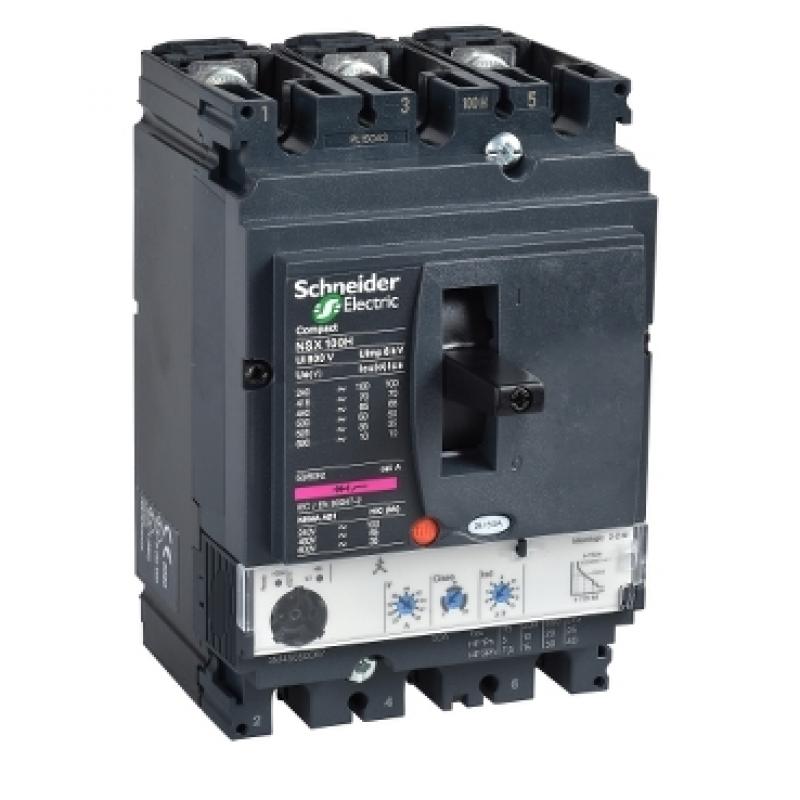

Автоматичний вимикач NSX100N 100А 3P3D,50кА,415В AC,Micrologic2.2M, Schneider LV429830
Артикул: LV429830, C10N32M100
Цена 17366.71 10420.03 грн Новый
Есть в наличии
- Основное
- Отзывы
| диапазон | Компакт |
|---|---|
| наименование товара | Компакт NSX |
| ассортимент продукции | Компакт NSX100...250 |
| короткое имя устройства | NSX100N |
| тип продукта или компонента | Автоматический выключатель |
| приложение для устройства | Мотор |
| Количество полюсов | 3P |
| описание защищенных столбов | 3т |
| [In] номинальный ток | 100 А при 65 °С |
| [Ue] номинальное рабочее напряжение | 690 В переменного тока 50/60 Гц |
| тип сети | Переменный ток |
| частота сети | 50/60 Гц |
| пригодность для изоляции | Да в соответствии с EN/IEC 60947-2 |
| категория использования | Категория А |
| [Icu] номинальная предельная отключающая способность при коротком замыкании | 85 кА при 240 В перем. тока, 50/60 Гц в соответствии с UL 508 10 кА Icu при 660/690 В перем. тока, 50/60 Гц в соответствии с IEC 60947-2 35 кА Icu при 525 В перем. тока, 50/60 Гц в соответствии с IEC 60947-2 20 кА при 600 В перем. тока, 50/60 Гц в соответствии с UL 508 50 кА при 480 В перем. тока, 50/60 Гц в соответствии с UL 508 36 кА Icu при 500 В перем. тока, 50/60 Гц в соответствии с IEC 60947-2 50 кА Icu при 380 /415 В перем. тока 50/60 Гц в соответствии с IEC 60947-2 50 кА Icu при 440 В перем. тока 50/60 Гц в соответствии с IEC 60947-2 90 кА Icu при 220/240 В перем. тока 50/60 Гц в соответствии с IEC 60947-2 |
| Уровень исполнения | N 50 кА 415 В переменного тока |
| название расцепителя | Микролоджик 2,2 М |
| технология расцепителя | Электронный |
| функции защиты расцепителя | LSoI |
| тип управления | Переключать |
| Способ монтажа автоматического выключателя | Исправлено |
| [Ui] номинальное напряжение изоляции | 800 В переменного тока 50/60 Гц |
|---|---|
| [Uimp] номинальное выдерживаемое импульсное напряжение | 8 кВ |
| [Ics] номинальная рабочая отключающая способность при коротком замыкании | 10 кА при 660/690 В переменного тока, 50/60 Гц в соответствии с IEC 60947-2 35 кА при 525 В переменного тока, 50/60 Гц в соответствии с IEC 60947-2 36 кА при 500 В переменного тока, 50/60 Гц в соответствии с IEC 60947-2 50 кА при 380/415 В переменного тока, 50/60 Гц в соответствии с IEC 60947-2 50 кА при 440 В переменного тока, 50/60 Гц в соответствии с IEC 60947-2 90 кА при 220/240 В переменного тока, 50/60 Гц в соответствии с IEC 60947 -2 |
| механическая прочность | 50000 циклов |
| электрическая стойкость | 10000 циклов при 690 В In 20000 циклов при 690 В In/2 30000 циклов при 440 В In 50000 циклов при 440 В In/2 |
| монтажная опора | Задняя пластина |
| верхнее соединение | Фронт |
| нижняя связь | Фронт |
| шаг соединения | 35 мм |
| тип защиты | L : для защиты от перегрузки (долговременная) So : для защиты от короткого замыкания с фиксированной задержкой I : для мгновенной защиты от короткого замыкания |
| номинал расцепителя | 100 А при 65 °С |
| класс отключения двигателя | 20 10 5 |
| дополнительная защита двигателя | Асимметрия фаз |
| Тип регулировки срабатывания с длительным временем срабатывания Ir (тепловая защита) | Регулируемые 9 настроек |
| [Ir] Диапазон регулировки срабатывания долговременной защиты | 50...100 А |
| Тип регулировки задержки долговременной защиты tr | Исправлено |
| [tr] диапазон регулировки задержки долговременной защиты | 10 с при 7,2 x Ir для класса срабатывания 10 120 с при 1,5 x Ir для класса срабатывания 5 20 с при 7,2 x Ir для класса срабатывания 20 240 с при 1,5 x Ir для класса срабатывания 10 26 с при 6 x Ir для класса срабатывания 20 480 с при 1,5 x Ir для класса отключения 20 5 с при 7,2 x Ir для класса отключения 5 13,5 с при 6 x Ir для класса отключения 10 6,5 с при 6 x Ir для класса отключения 5 |
| тепловая память | 20 минут до и после отключения |
| Тип регулировки срабатывания защиты от короткого замыкания Isd | Регулируемые 9 настроек |
| [Isd] Диапазон регулировки срабатывания защиты от КЗ | 5...13 х Ir |
| Тип регулировки задержки защиты от короткого замыкания tsd | Исправлено |
| Регулировка срабатывания мгновенной защиты типа II | Исправлено |
| [Ii] диапазон регулировки срабатывания мгновенной защиты | 1500 А |
| защита от утечки на землю | Без |
| зональная селективная блокировка ZSI | Без |
| Количество слотов для электрических вспомогательных устройств | 5 слотов |
| местная сигнализация | Мигающий светодиод (зеленый) для готовности к работе Светодиод 95 % Ith (красный) для температуры выше уставки |
| Ширина (Ш) | 105 мм |
| Высота (В) | 161 мм |
| Глубина (Г) | 86 мм |
| вес нетто | 2,05 кг |
| стандарты | ЕН/МЭК 60947 |
|---|---|
| сертификаты продукции | CCC ЕАС морской |
| категория перенапряжения | Класс II |
| класс защиты от поражения электрическим током | Класс II |
| степень загрязнения | 3 в соответствии с МЭК 60664-1 |
| степень защиты IP | IP40 в соответствии с IEC 60529 |
| ИК степень защиты | IK07 в соответствии с IEC 62262 |
| температура окружающего воздуха для работы | -25…70 °С |
| температура окружающего воздуха для хранения | -50…85 °С |
| относительная влажность | 0…95 % |
| рабочая высота | 0...2000 м без ухудшения характеристик 2000 м...5000 м со снижением характеристик |
|
